專案概述：
        北京地鐵目前已開通的線路總路程為114公里，呈比較規則的矩形布建和南北縱線，共有70多座運營車站，日客運量約為150萬人次。北京地鐵除了提供高客載流量，相對的運輸?shù)陌踩?、信息量、穩定性、舒適性也被要求提高服務的質量。于地鐵列車上，提供多項視訊服務，包括多媒體廣告、重大活動宣導、下站站名、接泊站路線顯示等信息，來加強乘客的服務質量。并有鑒于公共安全的意識提高，設置攝像頭載錄列車內乘客影像以備查。通過以太網，將整體列車監控系統與網絡設備互連并支持冗余技術，確保系統穩定性，防止異常斷連影響視訊服務與錄像監視質量。

系統結構：

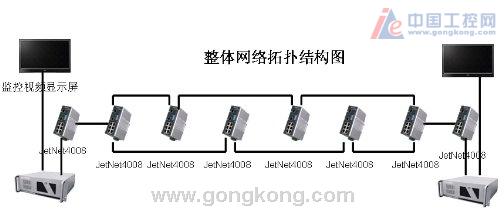

        在地鐵列車上組建冗余式車載監視系統，每部列車采用8臺JetNet 4008 將每節車廂和車頭車尾組成一個以太網冗余環自愈收斂時間小于20ms 的冗余環網結構，車頭車尾分別安裝多媒體主機和監控屏幕用于播放多媒體信息和監視車廂情況。列車網絡拓撲結構如下圖：

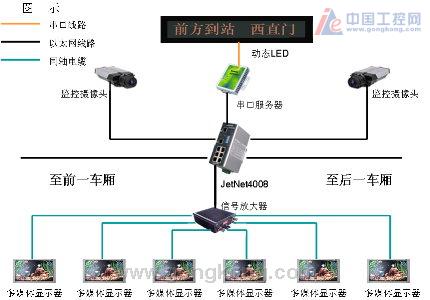

車載監視多媒體系統連線圖如上：
? 通過IP攝像頭監視車廂情況并將影像貯存于多媒體主機。
? 通過信號放大器連接多媒體顯示器。
? 通過JetPort 5201串口設備聯網服務器連接動態LED站名顯示板。

選用設備:

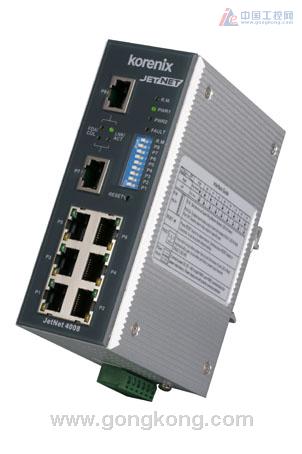

? JetNet 4008 8口百兆Web管理型工業以太網交換機
? JetPort 5201工業級1口RS-232串口設備聯網服務器

選用原因:
? JetNet 4008提供以太網冗余技術，系統自愈時間小于20ms，雙DC電源輸入，確保網絡不受斷連影響。
? JetNet 4008支持網絡帶寬管理功能包括 IGMP Snooping v1/v2，QoS 可保證多媒體視頻影像與監視攝像品質。
? JetNet 4008鋁合金外殼一體成型+ 無風扇設計，可置于密閉機箱，支持-20~70℃寬操作溫度，適用嚴苛的工業環境。
? JetPort 5201支持簡單易用的Virtual COM driver，Windows工具設備檢索，批量設備管理并通過Email、SNMP Trap支持事件告警功能。
