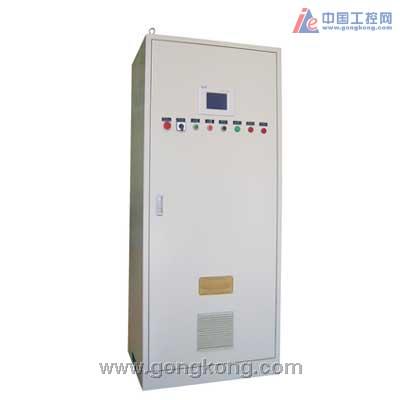

太工天成風機、水泵節電裝置
2008/5/5 14:20:00
產品概述:
TCJN-FJ系列風機、水泵節電裝置是專為風機、泵類、壓縮機等流體輸送和壓力控制設備研制的專用節電裝置,它采用可編程控制技術、變頻調速技術及壓力控制技術,將管道參數與設定參數相比較,通過PID運算控制變頻裝置的輸出頻率,從而調整水泵或壓縮機的轉速。
當管壓/運輸能力降低時,可使水泵或壓縮機轉速提高,增大管壓/運輸能力;當管壓/運輸能力上升時,又能使水泵或壓縮機轉速減少,降低管壓/運輸能力,最終保證管網水壓或氣壓及運輸能力滿足工藝要求,實現泵站供水或供氣和泵類運輸?shù)淖詣?dòng)閉環控制,保證設備安全合理運行。從根本上消除風機、水泵設備由于選型或負荷變化普遍存在的"大馬拉小車"的動力浪費現象,消除了擋板節流阻力,使風機、水泵始終運行在最佳工作狀態,從而節省大量的電能。
節電原理:
風機、水泵是各行各業中普遍使用的設備,在實際使用過程中需要經常調節風機、水泵的流量、壓力、溫度等。目前大多數風機、水泵采用傳統的檔板或閥門進行調節,使大量的能量消耗在檔板或閥門上。
采用變頻調速技術的TCJN-FJ系列風機、水泵節電器可以隨工藝的要求實現動態調節,大幅度減少能耗,提高系統的穩定性和運行效率,為系統的經濟優化運行提供了可靠保證,并且保證了設備的安全運行。
風機及泵類設備的機械特性:
Q∝N;M∝N2;P∝N3;
其中:Q—流體的流量;N—風機、水泵的軸轉速;M—軸轉矩;P—軸功率。
由上面公式可見,只要改變N,流量Q即成比例變化,從而可達到調節Q的目的,軸功率也可大大減少。
如Q'=1/2Q,則P'=1/8P,軸功率僅為額定時的12.5%,此時能節電80%以上。
功能特點:
性能優越的變頻節電技術,節電率可達15-50%;
先進的DSP微處理器控制,專業化軟件程式,精確調節,動態跟蹤;
軟起動,軟停車,自動調速,響應迅速,保證設備安全運行;
完備的保護功能,性能穩定,使用安全可靠;
智能控制,一次設定,自動跟蹤,無需人為調節。
技術特性:
控制方式: 正弦波PWM ,微處理器程序控制;
頻率控制范圍: 0-120Hz, 頻率分辨率0.1Hz;
額定輸出電壓: 額定電壓30%-100%可調,完善的軟啟動及軟停機功能;
電壓/頻率特性: 三相380V、660V±20%,50/60Hz±5%;
最大過載電流:150% 額定電流1分鐘, 100%額定電流連續運轉;
頻率設定輸出:鍵盤及電位器0-10V、4-20mA,
控制性能: 完善的變頻器控制性能,復位、外部故障等;
標準功能: 電流限幅、轉速追蹤、頻率上下值限制、加減速模式可調、PID調節器,比例聯動,遠距離控制等;
保護功能: 過壓、欠壓、過流、限流、過熱、電子熱過載繼電器、故障保護及定時重起;
外部輸出信號:繼電器信號;運行參數同步信號(4-20mA)
適用范圍:
冶金,礦山,石化,電力/熱力,供水,建材等行業,紡織化纖廠,造紙廠,商場、賓館、寫字樓,城市生活小區等單位的各種供水、供氣、通風系統(如水泵、壓縮機、風機等).
TCJN-FJ系列風機、水泵節電裝置是專為風機、泵類、壓縮機等流體輸送和壓力控制設備研制的專用節電裝置,它采用可編程控制技術、變頻調速技術及壓力控制技術,將管道參數與設定參數相比較,通過PID運算控制變頻裝置的輸出頻率,從而調整水泵或壓縮機的轉速。
當管壓/運輸能力降低時,可使水泵或壓縮機轉速提高,增大管壓/運輸能力;當管壓/運輸能力上升時,又能使水泵或壓縮機轉速減少,降低管壓/運輸能力,最終保證管網水壓或氣壓及運輸能力滿足工藝要求,實現泵站供水或供氣和泵類運輸?shù)淖詣?dòng)閉環控制,保證設備安全合理運行。從根本上消除風機、水泵設備由于選型或負荷變化普遍存在的"大馬拉小車"的動力浪費現象,消除了擋板節流阻力,使風機、水泵始終運行在最佳工作狀態,從而節省大量的電能。
節電原理:
風機、水泵是各行各業中普遍使用的設備,在實際使用過程中需要經常調節風機、水泵的流量、壓力、溫度等。目前大多數風機、水泵采用傳統的檔板或閥門進行調節,使大量的能量消耗在檔板或閥門上。
采用變頻調速技術的TCJN-FJ系列風機、水泵節電器可以隨工藝的要求實現動態調節,大幅度減少能耗,提高系統的穩定性和運行效率,為系統的經濟優化運行提供了可靠保證,并且保證了設備的安全運行。
風機及泵類設備的機械特性:
Q∝N;M∝N2;P∝N3;
其中:Q—流體的流量;N—風機、水泵的軸轉速;M—軸轉矩;P—軸功率。
由上面公式可見,只要改變N,流量Q即成比例變化,從而可達到調節Q的目的,軸功率也可大大減少。
如Q'=1/2Q,則P'=1/8P,軸功率僅為額定時的12.5%,此時能節電80%以上。
功能特點:
性能優越的變頻節電技術,節電率可達15-50%;
先進的DSP微處理器控制,專業化軟件程式,精確調節,動態跟蹤;
軟起動,軟停車,自動調速,響應迅速,保證設備安全運行;
完備的保護功能,性能穩定,使用安全可靠;
智能控制,一次設定,自動跟蹤,無需人為調節。
技術特性:
控制方式: 正弦波PWM ,微處理器程序控制;
頻率控制范圍: 0-120Hz, 頻率分辨率0.1Hz;
額定輸出電壓: 額定電壓30%-100%可調,完善的軟啟動及軟停機功能;
電壓/頻率特性: 三相380V、660V±20%,50/60Hz±5%;
最大過載電流:150% 額定電流1分鐘, 100%額定電流連續運轉;
頻率設定輸出:鍵盤及電位器0-10V、4-20mA,
控制性能: 完善的變頻器控制性能,復位、外部故障等;
標準功能: 電流限幅、轉速追蹤、頻率上下值限制、加減速模式可調、PID調節器,比例聯動,遠距離控制等;
保護功能: 過壓、欠壓、過流、限流、過熱、電子熱過載繼電器、故障保護及定時重起;
外部輸出信號:繼電器信號;運行參數同步信號(4-20mA)
適用范圍:
冶金,礦山,石化,電力/熱力,供水,建材等行業,紡織化纖廠,造紙廠,商場、賓館、寫字樓,城市生活小區等單位的各種供水、供氣、通風系統(如水泵、壓縮機、風機等).
