騰控SDP系列PROFIBUS-DP高性能從站在貴州某磷礦選礦場的應用

騰控SDP系列PROFIBUS-DP高性能從站在貴州某磷礦選礦場的應用

2008/5/11 18:23:00
系統概述
         選礦的現場一般在山地,地形結構復雜,由于地勢及其它的環境原因導致各種資源(水、礦)相對來說比較分散。主控制室與各控制點的距離也比較遠。如果采用常規集中控制方式,將現場信號通過電纜連接到集中控制室內的PLC上,由于控制線路過長、現場控制點分布范圍廣,需要敷設大量的電纜及橋架,而且現場環境惡劣、施工難度非常大。因此,采用了PROFIBUS現場總線技術。主站采用CPU314C-2DP,子站采用北京騰控科技公司的SDP1XX系列PROFIBUS DP分布式遠程IO模塊與CPU315-2DP和EM277+CPU226,用于現場數據的采集和控制,并借助PROFIBUS(工業現場總線),方便控制網絡系統的建立。

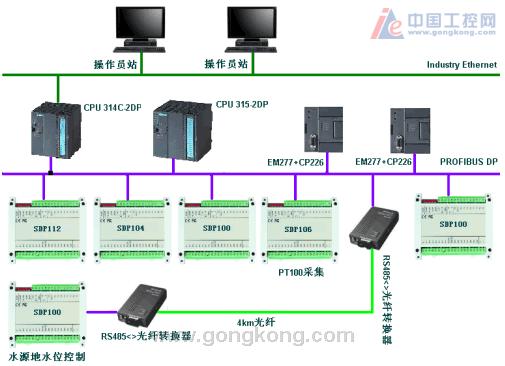

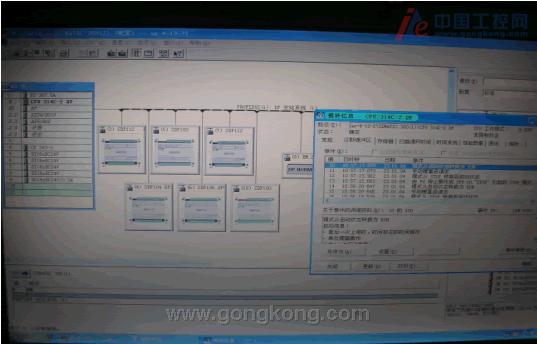

系統構成
主控制室用CPU 314C-2DP作為PROFIBUS主站對各分站進行集中控制。
SDP從站模塊負責現場的壓力、溫度、流量、液位等信號的采集及控制。
CP315-2DP控制球磨機
EM277+CPU226控制送料帶,精選出來的礦通過送料帶傳送到存貨場
PROFIBUS DP電纜長度總和為520米,光纖距離為4公里,傳輸速率為187.5Kbps,采用總線型結構,總線上第一個站為主站CP314C-2DP,最后一個站為SDP100。最后一個站的終端電阻為ON,實踐證明終端電阻在DP網絡當中非常的重要。

實現功能
實現對現場各分站的實時控制與數據采集,保證數據采集的精確與控制的實時性。適應現場的惡劣環境。


系統硬件配置
SDP100    8路DI輸入,光電隔離輸入24V開關量信號;
              8路DO輸出,觸點容量AC250/5A或DC30V/5A;
              8路AI輸入AD分辨率為12位;
                    供電電源:出廠默認為直流24V隔離電源

SDP104     8路AI輸入,AD分辨率為12位;
                     4路AO輸出,AD分辨率為12位;
                     供電電源:出廠默認為直流24V隔離電源

SDP106      8路隔離三線制PT100輸入,-200-650℃范圍內分辨力0.1℃,最大誤差±1.5℃
                      供電電源:出廠默認為直流24V隔離電源

SDP112       8路DI輸入,光電隔離輸入24V開關量信號;
                      8路DO輸出,觸點容量AC250/5A或DC30V/5A;
                      8路AI輸入,AD分辨率為12位;
                      2路AO輸入,DA分辨率為12位;
                      供電電源:出廠默認為直流24V隔離電源

現場應用

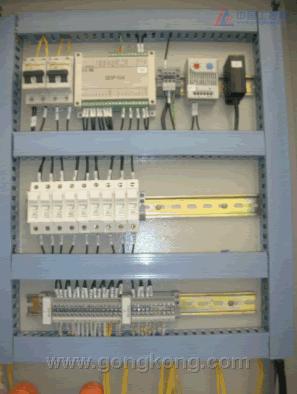

SDP104

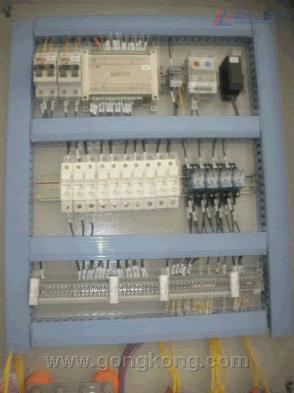

SDP112

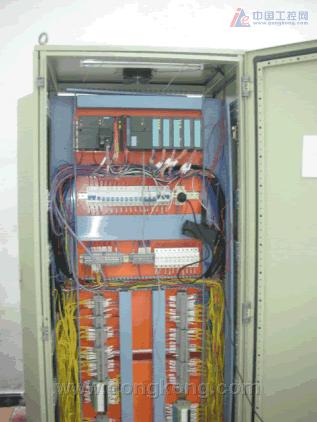

主控制室CPU 314-2DP

結論
        采用PROFIBUS-DP現場總線,通過SDP系列高性能一體化從站,實現了地理分散式的數據采集和監控,極大的降低了系統的布線、施工、維護等綜合成本,運行穩定可靠,易于升級和擴展,得到了集成商和用戶的高度肯定。
