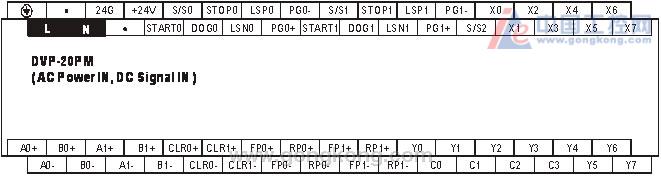

圖1

需要提到的是其在運動控制中的特殊輸入輸出點，簡述如下：
START0、START1：?jiǎn)?dòng)輸入
STOP0、STOP1：停止輸入
LSP0/LSN0、LSP1/LSN1：右極限輸入/左極限輸入
A0+、A0-、A1+、A1-：手搖輪A相脈波輸入+,-（差動信號輸入）
B0+、B0-、B1+、B1-：手搖輪B相脈波輸入+,-（差動信號輸入）
PG0+、PG0-、PG1+、PG1-：零點訊號輸入+,- (差動信號輸入)
DOG0、DOG1：原點回歸的近點信號輸入或多段運動的啟動信號
CLR0+、CLR0-、CLR1+、CLR1-：清除信號（Servo驅動器內部偏差計數器清除信號）
FP0+、FP0-、FP1+、FP1-：脈沖輸出端口
RP0+、RP0-、RP1+、RP1-：脈沖輸出端口
（注：0表示第一軸，1表示第二軸，如START0表示啟動第一軸，START1表示啟動第二軸，其他信號依次類推）
        從端子分布可以看到，除了常用的極限和啟動停止信號外，配置了過零脈沖PG和手搖輪功能輸入端，手搖輪是機床應用中常用而必備功能，而利用過零信號在精確控制場合往往會用到，當然更不用說定位控制中都會用到的DOG原點信號。

2.3 配線規格
         一般I/O點配線就不再贅言了，可以關注一下PLC比較少用到的差分輸入輸出方式，在信號中有一部分是這樣的，一定要注意否則將不能正確完成，參見圖2、圖3。

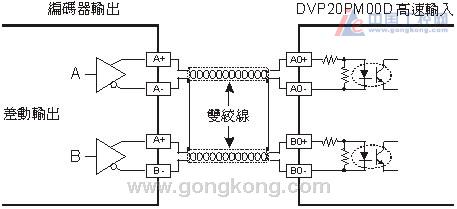

圖2差分輸入配線示意圖

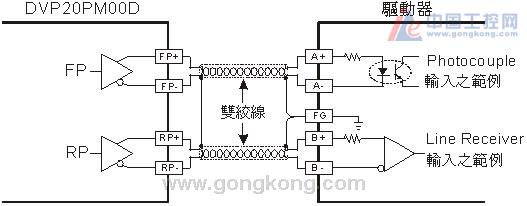

圖3差分輸出配線示意圖

3 臺達運動控制型PLC軟件結構
3.1 DVP20PM程序結構
         由于20PM主機結合了PLC順序邏輯控制及雙軸插補定位控制的功能，因此在程序架構上主要分為O100主程序、Ox運動子程序及Pn子程序等三大類，結合了基本指令、應用指令、運動指令及G Code指令，使程序設計更多元化，結構更清晰；程序采用PMSOFT軟件進行編輯，參見圖4。

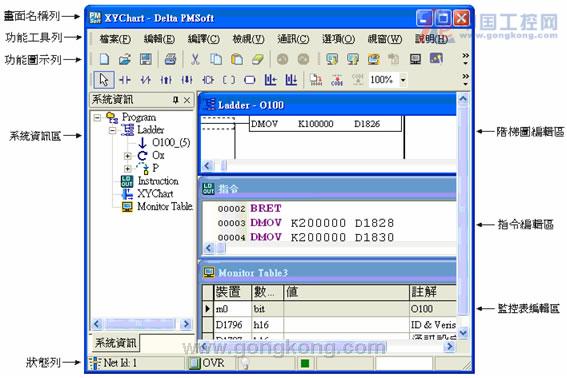

圖4 程序設計界面

（1）主程序。主程序以O(shè)100作為起始標記，M102作為結束標記，是PLC順序控制程序，主要為控制主機動作執行，在O100主程序區域中，可以使用基本指令及應用指令，或在程序中啟動Ox0~Ox99運動子程序及調用Pn子程序。主要提供主控制程序的建立，以及運動子程序的設定及啟動控制。
（3）運動子程序。Ox0～Ox99運動子程序?yàn)檫\(yùn)動控制程序，主要為控制20PM系列主機進行X-Y軸雙軸運動之子程序，于Ox0～Ox99運動子程序區段中，有支持基本指令、應用指令、運動指令及G碼指令，并在程序中可規劃呼叫Pn指針子程序，通過PLC提供的內部特D特M進行子程序的控制。主要提供運動子程序的建立，以及運動子程序的運動控制，在架構上可算是20PM的運動指令及G碼指令規劃區域。
（4） 子程序。這里所說的子程序是指以Pn開頭的一般用子程序，主要是被O100主程序及Ox運動子程序調用的子程序。如在O100主程序調用Pn指針，則Pn指針子程序支持基本指令及應用指令；若在Ox0 ~ Ox99運動子程序中調用Pn指針時，則Pn指針子程序區段可支持基本指令、應用指令、運動指令及G碼指令。

3.2 PMSOFT軟件介紹
        與臺達PLC的WPLSoft軟件相似，DVP20PM的編程軟件PMSOFT按照IEC61131標準設計，具有梯形圖和語句表兩種編程方式，且具有G碼匯入、錯誤提示、區段注釋、裝置注釋、標尺、完善的監控窗口、運動指令追蹤等便利工具提供給用戶，特別值得一提的是該軟件具有運動軌跡仿真功能，當您編輯好程序后可利用此功能對加工軌跡進行模擬演示，參見圖5。
        為方便切換階梯窗口，只要點選系統信息列中的樹枝狀對應的程序編號，自動切換對應的程序編輯窗口，在PMSoft編輯環境中同時只能有一個階梯圖窗口，這是為了在龐大復雜程序中找尋程序方便，同時將主程序、運動子程序、一般子程序這三種程序模塊化處理，O100主程序只有一個編輯窗口，Oxn運動程序有100個編輯窗口，Pm子程序有256個編輯窗口，總共有357個窗口，每個窗口未編輯都有10 network。程序編輯由網絡區段組成，每個網絡區段是由輸入與輸出編輯區域所組成，在編輯過程中，自動產生邏輯結構正確的階梯圖，使用者無須再做額外補線的動作，網絡區段編輯并具有錯誤提示功能。

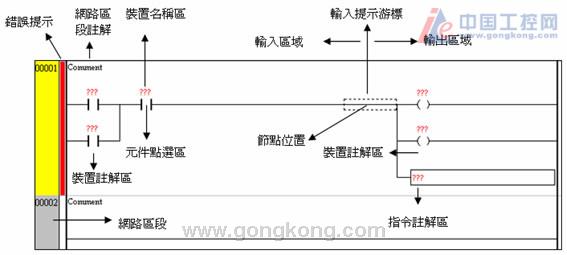

圖5 梯形圖編程界面

4 運動控制編程
4.1 相關概念
在談到DVP20PM產品的應用之前，我們對以下概念進行一個簡要介紹。
（1）插補。插補是在組成軌跡的直線段或曲線段的起點和終點之間，按一定的算法進行數據點的密化工作，以確定一些中間點。從而為軌跡控制的每一步提供逼近目標。
逐點比較法是以四個象限區域判別為特征，每走一步都要將加工點的瞬時坐標與相應給定的圖形上的點相比較，判別一下偏差，然后決定下一步的走向。如果加工點走到圖形外面去了，那么下一步就要向圖形里面走；如果加工點已在圖形里面，則下一步就要向圖形外面走，以縮小偏差，這樣就能得到一個接近給定圖形的軌跡，其最大偏差不超過一個脈沖當量（一個進給脈沖驅動下工作臺所走過的距離）。
（2）直線插補。這個概念一般是用在計算機圖形顯示,或者數控加工的近似走刀等情況下，以數控加工為例子：
         一個零件的輪廓往往是多種多樣的，有直線，有圓弧，也有可能是任意曲線，樣條線等。數控機床的刀具往往是不能以曲線的實際輪廓去走刀的，而是近似地以若干條很小的直線去走刀，走刀的方向一般是x和y方向。
插補方式有:直線插補,圓弧插補,拋物線插補,樣條線插補等等。
         所謂直線插補就是只能用于實際輪廓是直線的插補方式(如果不是直線,也可以用逼近的方式把曲線用一段段線段去逼近,從而每一段線段就可以用直線插補了).首先假設在實際輪廓起始點處沿x方向走一小段(一個脈沖當量),發現終點在實際輪廓的下方,則下一條線段沿y方向走一小段,此時如果線段終點還在實際輪廓下方,則繼續沿y方向走一小段,直到在實際輪廓上方以后,再向x方向走一小段,依次循環類推.直到到達輪廓終點為止.這樣,實際輪廓就由一段段的折線拼接而成,雖然是折線,但是如果我們每一段走刀線段都非常小(在精度允許范圍內),那么此段折線和實際輪廓還是可以近似地看成相同的曲線的－－這即是直線插補。
（3）聯動與插補。一個點的空間位置需要三個坐標，決定空間位置需要六個坐標。
