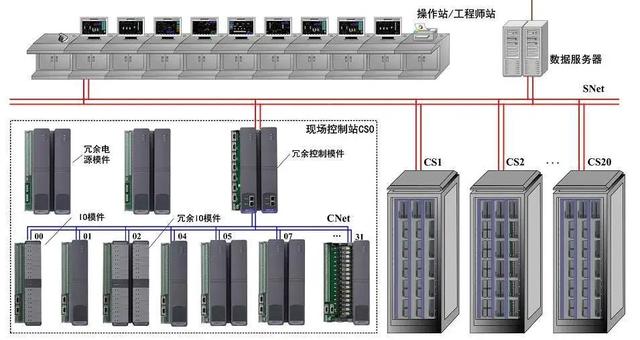

DCS是一個由過程控制級和過程監控級組成的以通信網絡為紐帶的多級計算機系統，綜合了計算機（Computer）、通訊（Communication）、顯示（CRT）和控制（Control）等技術，具有分散控制、集中操作、分級管理、配置靈活、組態方便的特點。

# DCS控制系統中的I/O

控制系統需要建立信號的輸入和輸出通道，這就是I/O。DCS中的I/O一般是模塊化的，一個I/O模塊上有一個或多個I/O通道，用來連接傳感器和執行器（調節閥）。

DCS的控制單元：一個過程控制站是有幾個機架組成，每個機架可以擺放一定數量的模塊。CPU所在的機架被稱為CPU單元，同一個過程站中只能有一個CPU單元，其他只用來擺放I/O模塊的機架就是I/O單元。I/O單元與CPU是通過現場總線連接的。

常用的I/O信號一般分為：AI--模擬量輸入信號；AO--模擬量輸出信號；DI--數字量輸入信號；DO--數字量輸出信號。

# DCS系統的選型設計調試

1、系統和控制器的配置

系統和控制器的配置要重點考慮可靠性和負荷率（包括冗余度）指標。通訊負荷率必須控制在合理范圍內，控制器的負荷率盡可能均衡，避免“高負荷”問題的發生。

2、系統控制邏輯分配

系統控制邏輯的分配，不宜過分集中在某個控制器上，主要控制器應采用冗余配置。

3、電源設計

電源設計必須合理可靠。注意電源設計的負荷率和電源的冗余配置方式，保證兩路獨立電源。

4、DCS系統接口

注重DCS系統接口的可靠性，注意重要接口的接口方式和冗余度。

5、DCS系統接地

DCS系統接地按廠家要求執行，避免接地問題造成系統大面積故障。應注重考慮系統的抗干擾措施，I/O通道應強調隔離措施。重視電纜質量與屏蔽，重要信號及控制使用計算機專用通訊屏蔽電纜。

6、設備配置

根據設備運行特點和各種工況下機組處理緊急故障的要求，配置操作員站和后備手操裝置。緊急停機停爐按鈕配置，應采用與DCS分開的單獨操作回路。

7、保護系統

對于保護系統，采用多重化信號攝取法。合理使用閉鎖條件，使信號回路具有邏輯判斷能力。

8、設備調試

調試期間按照調試大綱、辦法，對所有邏輯、回路、工況進行測試，確保各參數設置正確合理。
