8個10/100M 快速以太網端口＋1個千兆端口
產品說明

EX96000系列，網管型以太網交換機是專門為惡劣的工作環境所設。無論是使用在工場的墻壁上或是在道路的街角，EX96000系列為用戶提供最佳的無縫傳輸。EX96000系列提供8個電口或光口的端口選擇，同時可增加第9個千兆端口，可以更大程度提高交換機的靈活性。

產品特點
 符合交通設備控制標準NEMA TS1 & TS2
 符合工業環境EMC標準：IEC61000-6-2
 支持IEEE802.1w RSTP 和IEEE802.1D STP 協議
 支持基于IGMP Snooping 的IP組播過濾技術
 支持基于端口的VLAN 和IEEE802.1Q VLAN Tagging 及 GVRP
 支持IEEE802.1p QOS優先級設置：基于端口的優先級、帶VLAN頭的優先級、DS/TOS、 UDP/TCP 邏輯端口等
 最多可以支持8組trunking
 管理方式靈活多樣：RS-232 console, Telnet, SNMP V1 & V2, RMON, Web Browser, 和TFTP管理
 支持速率管理
 數據包過濾和端口安全：目的MAC、靜態MAC不可更新; 安全端口可以凍結MAC地址的學習
 支持端口鏡像
 具有多達4K MAC地址表
 256KB的緩存
 支持1000Mbps全雙工；10/100Mbps全/半雙工、自適應、端口自動識別等
 支持全線速
 電源錯誤繼電器輸出報警
 冗余輸入電源：直流1.5A 24VDC 或 3A 12VDC 電源插孔
 工業級工作寬溫：-40°C 到 75°C (-40°F到167°F)
 加強鋁制外殼
 支持DIN-Rail安裝、面板安裝或機架式安裝。

產品規格

技術：
支持標準:
IEEE802.3 10Base-T, IEEE802.3u 100Base-TX/100Base-FX,
IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-SX/1000Base-LX, IEEE802.3x, IEEE802.1Q, IEEE802.1p, IEEE802.1w

支持協議:
IGMP, GVRP, SNMP V1/V2, RMON, TFTP

傳輸速率:
 14,880pps for 10Mbps
 148,810pps for 100Mbps
 1,488,100pps for 1000Mbps
數據包換存:
256K Bytes

處理類型:
 存儲轉發
 半雙工背壓、全雙工流控

地址表大小:
4K MAC地址表

延遲:
小于9.6μs

電源
輸入:
 輸入電壓： 10 到30VDC
輸入電流: 最大2A
功率:
24VDC @ 0.77A, 最大18.48W

電源反接保護:
具備

外殼:
鋁
尺寸:
50mm (W) x 125mm (D) x 135mm (H)
(1.97" (W) x 4.92" (D) x 5.31" (H)
重量:
0.8千克 (1.76lbs.)
安裝:
DIN-Rail, 面板, 機架式
環境
工作溫度:
-40°C 到 75°C (-40°F 到 167°F)
測試環境：-40°C 到 85°C（-40°F 到 185°F）

存儲溫度:
-40°C 到 85°C (-40°F 到 185°F)

相對濕度:
10% to 95% (非冷凝)

接口
LED 指示:
 每臺: 電源狀態 (PWR1, PWR2)
每個端口: 10/100TX, 100FX: Link/Activity (綠色), Speed (黃色)
10/100/1000TX, 1000SX/LX: Link (綠色), Activity(黃色)
 報警輸出:
繼電器輸出： 1A @ 24VDC

相關認證
ISO:
生產制造ISO9001
安全認證:
UL 60950, EN 60950, IEC 60950, IEC 61000-6-2
排放標準：
FCC第15部分A類
CE認證:
 EN55022 (CISPR22 Class A)
 EN55024 (CISPR22 Class A
ESD標準(IEC 61000-4-2):
 接觸放電: + / - 4KV; Criteria B
 空氣放電：+ / - 8KV; Criteria B

輻射抗擾度FRI標準 (IEC 61000-4-3):
 10V/m, 80 to 1000MHz; Criteria A

脈沖群抗擾度標準 (IEC 61000-4-4):
 外殼端口: + / - 4KV @ 2.5KHz; Criteria B
 直流電源端口： + / - 4KV; Criteria B
 交流電源端口： + / - 4KV; Criteria B

浪涌抗擾度標準 (IEC 61000-4-5):
 信號端口: + / - 1KV; 線-地; Criteria B
 直流電源端口: + / - 0.5KV; 線-地; Criteria B
 交流電源端口: + / - 2KV; 線-地; Criteria B
感應RFI標準 (IEC 61000-4-6):
 信號端口: 10V @ 0.15 - 80MHz; Criteria A
 直流電源端口: 10V @ 0.15 - 80MHz; Criteria A
 交流電源端口: 10V @ 0.15 - 80MHz; Criteria A
 接地端口: 10V @ 0.15 - 80MHz; Criteria A
磁場抗擾度標準 (IEC 61000-4-8):
外殼端口s: 30A/m @ 50, 60Hz; Criteria A

電壓瞬時跌落抗擾度標準(IEC 61000-4-11):
交流電源端口: 每0.5周期衰減30％;; Criteria B

環境測試遵守:
 (IEC 60068-2-6) 抗振: 5G @ 150Hz; Criterion 3 (運行/儲存/運輸)
 (IEC 60068-2-27) 沖擊: 25G @ 11ms (半正弦脈沖; 運行)； 50G @ 11ms (半正弦脈沖; 儲存/運輸)
 (IEC 60068-2-32)自由落體: 1M (3.281ft.)
NEMA：遵守NEMA TS1/2交通控制設備環境要求

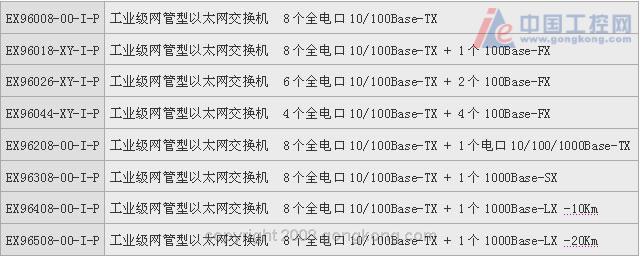

訂購信息 ：

100FX 光纖選擇 :
(XY) = 1A : 多模 (SC)
1B : 多模(ST)
2A :單模(SC) -20Km
2B : 單模(SC) -40Km
2D : 單模(ST) -20Km
2E : 單模(SC) WDM -TX:1310nm/RX:1550nm -20Km
2F : 單模(SC) WDM -TX:1310nm/RX:1550nm -40Km
2G : 單模(SC) WDM -TX:1550nm/RX:1310nm -20Km
2H : 單模(SC) WDM -TX:1550nm/RX:1310nm -40Km
*更多的100FX光纖可以根據客戶需求定做

安裝方式 : (I) = 1 : DIN Rail (隨產品附贈)
 可以選擇面板安裝（需單獨訂購）
料號: KP-AA96-480
 可選擇機架安裝（需另購）,
料號: KR-BK43-400

電源選擇：
(P) = A : 終端式模塊* / B : 插入式**
*A -終端式模塊—不包括外接電源，如有需求需另外訂購，料號為：
30W：EX-DR-30-24
60W：EX-DR-60-24
75W：EX-DR-75-24
120W：EX-DR-120-24及41-136046-1~5
* B -插入式—不提供電源適配器，如有需求需另外訂購，料號為：
41-136044-1~5
