EtherWAN益網科技ED3141系列 VDSL 以太網擴展器

2008/5/5 15:53:31

產品簡介：

ED3141是點對點應用現有電話線進行10/100M以太網絡擴展的DSL解決方案。在傳輸距離在1.9公里以內，無需增設線纜，可以直接使用現有的電話線EX3141，傳輸速率就可以達到30Mbps。

產品分類：

工業以太網 物聯網 網橋網絡層接入傳輸交換產品

品牌：

益網

產品介紹

產品說明

ED3141是點對點應用現有電話線進行10/100M以太網絡擴展的DSL解決方案。在傳輸距離在1.9公里以內，無需增設線纜，可以直接使用現有的電話線EX3141，傳輸速率就可以達到30Mbps。在工廠中需要將速度緩慢的串口通訊設備升級至工業快速以太網的網絡，應用ED3141是一個完美的應用方案，有效地節省網絡升級帶來的額外布線的成本。

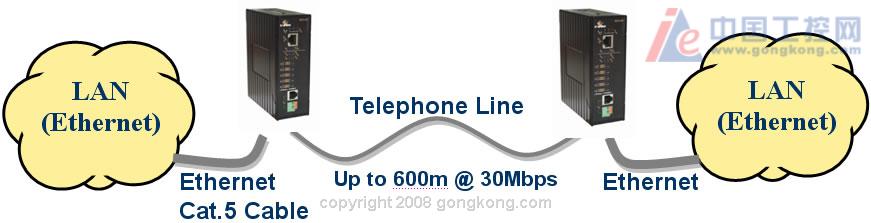

安裝和設置簡單，成對使用，一端設在本地，另一端設在遠端。

產品特點
符合NEMA TS1/2 交通控制系統的環境需求
符合工業EMC標準： IEC61000-6-2 EMC
運行透明的高層協議如： TCP/IP
以太網端口: 10/100Mbps全/半雙工,支持Auto－Negotiation，Auto-MDI/MDIX
單一識別的DIP開關設置
VDSL端口標有VDSL符號, 高速全雙工，在現有銅電話線上以30Mbps的速率傳輸

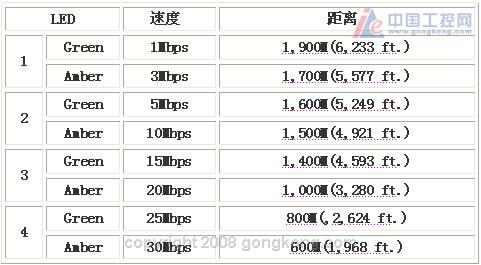

前面板上8種速率指示LED：最大速率30Mbps @ 600米 (1,968英尺), 最低速率1Mbps @ 1,900米 (6,233英尺.)
斷電和端口連接失敗繼電器輸出報警
冗余輸入電源：1.5A 24VDC或3A 12VDC插入式電源輸入
工作溫度：-40℃到75℃
堅固鋁制外殼
支持DIN-Rail, 面板或者機架安裝

規格說明
標準
IEEE802.3 10Base-T, IEEE802.3u 100Base-TX, IEEE802.3x,
Ethernet over VDSL
協議
透明的高層協議
處理類型
半雙工背壓和 IEEE802.3x全雙工流量控制
電源
輸入:
輸入電壓: 12VDC (插入式)，10－48VDC（終端式）;
輸入電流: 3A Max. (插入式); 1.5A Max. (終端式)
功耗：
2.4W Max
機構
外殼:
鋁外殼
尺寸:
50mm (W) x110mm (D) x 136mm (H)
(1.97" (W) x 4.33" (D) x 5.35" (H))
重量:
800g (1.76lbs.)

安裝方式:
DIN-Rail, 面板或機架式
環境
工作溫度:
-40°C to 75 °C
存儲溫度:
-40°C to85°C (-4F to 158°F)
相對濕度:
10% to 95% (non-condensing)
接口
以太網端口:1個RJ-45口, 10/100Base-TX全/半雙工，支持Auto－Negotiation，Auto-MDI/MDIX
速率: 10/100Mbps
距離: 100米 (328英尺.)
線纜: 10Base-T: UTP CAT. 3, 4, 5 (2-pair wire)
100Base-TX: UTP CAT. 5 (2-pair wire)
VDSL 端口:
端口: 1個RJ-11口
速率: 1/3/5/10/15/20/25/30Mbps
距離: 1900米 (6,230英尺.)
線纜: 電話線24 AWG
(0.5mm直徑, 1對線)或更大
DIP開關:
1個DIP開關: 本地 (CO)或遠程 (CPE)
LED 指示:
每臺: 電源狀態 (Power)
每個口: 10/100TX: Link/Activity
全雙工VDSL: Error, Link, Local, Remote

注:
以太網絡中基于DSL和全雙工的運行模式下，所有的速度選擇都是對稱的。

相關認證
ISO
工廠制造業 ISO9001

安全:
UL 60950, EN 60950, IEC 60950, IEC 61000-6-2

輻射標準:
FCC Part 15, Class A

CE認證：
EN55022(CISPR22 Class A)
EN55024(CISPR24 Class A)

ESD標準（IEC61000-4-2）：
外殼接點：＋/—4KV，B標準
環繞空氣：＋/—8KV，B標準

輻射RFI標準（IEC61000－4－3）：
外殼接點：＋/—4@2.5kHz;B標準

脈沖群抗擾度標準（IEC61000-4-4）：
外殼端口：10V/M,80－1000MHz，A標準
直流電源端口：＋/—4KV，B標準
交流電源端口：＋/－4KV，B標準

浪涌標準（IEC61000－4－5）：
信號端口：＋/—1KV;線對地；B標準
直流電源端口：＋/—0.5KV；B標準
交流電源端口：＋/—2KV；B標準

感應RFI標準（IEC61000－4－6）：
信號端口：10V@0.15~80MHz；A標準
直流電源端口：10V@0.15~80MHz；A標準
交流電源端口：10V@0.15~80MHz；A標準
接地端口：10V@0.15~80MHz；A標準

磁場標準（IEC61000－4－8）：
外殼端口：30A/m@50、60Hz；A標準

電壓瞬時跌落標準（IEC61000-4-11）：
交流電源端口：每0.5周期降低30％；B標準

環境測試要求：
IEC60068-2-6抗振：5G@150Hz；3標準；(工作/儲存/運輸)
IEC60068-2-27抗沖擊：25G@11ms（工作）;50G@11ms（儲存/運輸）;
IEC60068-2-32自由落體；1M

NEMA：NEMA TS1/2交通控制設備環境要求

訂購信息：

安裝方式: DIN Rail (隨產品附送)
可選擇面板安裝, 但需另購，料號為： KP-AA96-480;
可選擇機架安裝, 也需分開購買,料號: KR-BK43-400
電源連接頭選擇 : (P) = A : 終端連接方式* / B : DC 插入式**
*選擇A – 終端連接方式的外接電源不隨產品贈送，如有需求需另外購買，我們提供不同功率的工業電源，它們的料號為：
EX-DR-30-24, EX-DR-60-24, EX-DR-75-24, or EX-DR-120-24, 41-136046-1~5
**選擇B –外部電源適配器也不包含在內，如有需求需另外購買，它們的料號為： 41-136044-1~5
*請看頁面 4-5 到 4-8 了解更多關于附件的資料 (Din-Rail，工業電源, 電源適配器)
