一、特性
● 常用于驅動危險現場的兩組分級控制的本安設備，負載可高達750Ω。
● 4～20mA輸入，隔離輸出4～20mA。
● 模塊化表芯設計，內部采用數字化調校，無需零點和滿度調節電位器，溫度漂移自動補償。
● 帶有工作電源指示燈。
● 雙通道，兩路隔離輸入兩路隔離輸出，本安輸出回路[Exia]IIC，輸出回路短路保護。
● 即插即拔式接線端子，DIN導軌卡式安裝。
二、描述
①GD8049-EX信號輸出隔離式安全柵，是以兩路獨立的輸入通道將來自處于安全區調節器或操作器的4～20mA信號，經本隔離式安全柵隔離傳送，重現并驅動處于危險現場的兩組電氣（I/P）轉換器、閥門定位器各種線性執行器、顯示設備等本安儀表。
②本隔離式安全柵需要獨立供電，供電電源－輸入回路－輸出回路之間電磁隔離。
三、技術規格
●產品型號：GD8049-EX
型號規格（代碼）：代碼是指明信號輸入或輸出的量程范圍，用戶訂貨時可自由選定（見選型譜）。
●工作電源
電源接線：獨立的接線端子13－，14＋，可帶電拔插
電源電壓：20~35VDC
余波Wpp：＜5％
電流損耗：約80mA
電源指示：得電時LED燈亮：綠色
●輸入回路（安全區）
兩路通道隔離輸入：
第一路輸入通道：端子11－,12＋接線(參見端子接線圖)
第二路輸入通道：端子8－,9＋接線（參見端子接線圖）
電流信號：4～20mA
輸入阻抗：內置輸入電阻100Ω
輸入壓降：20mA時，< 4V
●輸出回路（Exia IIC危險區）
兩路通道隔離輸出：
第一路輸出通道：端子1－,2＋接線（參見端子接線圖）
第二路輸出通道：端子4－,5＋接線（參見端子接線圖）
輸出電流：4～20mA
電流輸出時允許負載：750Ω
輸出電阻：＞2MΩ
●性能指標
標準精度：±0.1%FS
溫度漂移：±0.015%/℃
響應時間：≤1s（0→ 90%）
穩定時間：≤3s
電源電壓變動影響：±0.1%（允許電壓范圍）
負載電阻變化影響：±0.1%/250Ω
通道隔離：輸入－輸出－電源之間隔離
絕緣電阻：≥100MΩ/500V DC（AC）
隔離能力：1500VAC/1分鐘50Hz
安全區與危險區
之間間隔離電壓：250VAC
抗電磁兼容性：符合IEC61000相關抗電磁標準
●環境參數
工作溫度：0～＋60℃
儲運溫度：－20～＋80℃
環境濕度：5～＋95％RH（無冷凝）
●結構及外形尺寸
結構：卡裝式；模塊化表芯；ABS材質機殼；拔插式端子
外形尺寸：W16×H116×D110（mm），參見外形尺寸圖
整機重量：約120g
●安全防爆認證參數：整機滿足GB3836.1-2000和GB3836.4－2000標準相關要求
防爆等級標志：[Exia]IIC
安全認證參數:Um:250V;Uo:28V;Io:93mA
Ro:300Ω;Lo:1.5mH;Co:0.083μF

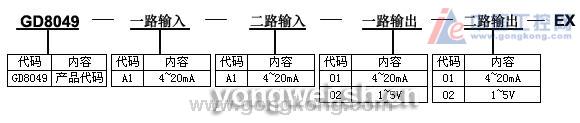

四、型號選擇
