一、特性
● 開關 / NAMUR 接近開關輸入。
● 繼電器轉換觸點輸出，或可選晶體管、TTL電平輸出。
● 帶有線路故障檢測和輸入輸出反相控制功能。
● 帶有工作電源指示燈，輸出狀態指示燈。
● 雙通道，兩路隔離輸入兩路隔離輸出，輸入回路短路保護。
● 即插即拔式接線端子，DIN 導軌卡式安裝。

二、描述
①GD8018開關量輸入隔離器，分別以?xún)陕藩?dú)立的通道接收來自開關或接近開關輸入信號，通過隔離器隔離以?xún)陕藩?dú)立通道傳送并輸出。
②本隔離器需要獨立供電，供電電源－輸入回路－輸出回路之間電磁隔離。
三、技術規格
● 產品型號：GD8018
型號規格（代碼）：代碼是指明信號輸入或輸出的量程范圍，用戶訂貨時可自由選定（見選型譜）
● 工作電源
電源接線：獨立的接線端子 13－，14＋，可帶電拔插
電源電壓：20~35VDC
電流損耗：24VDC時，50mA
電源指示：得電時LED燈亮：綠色
● 輸入回路
兩路通道隔離輸入
第一路輸入通道：端子1-，2+ 接線（參見端子接線圖）
第二路輸入通道：端子4-，5+ 接線（參見端子接線圖）
輸入開關類型：開關、NAMUR型接近開關
給傳感器的電壓：從1KΩ起，4.5V～9.0V
開關閥值：1.5mA
● 輸入/輸出特性
正常（反相）相位：
如果Iin > 2.1mA 或Rin< 2KΩ；繼電器觸點輸出不激勵；黃色LED 燈點亮（不激勵，LED燈滅）
如果Iin < 1.2mA 或Rin> 10KΩ；繼電器觸點輸出不激勵；黃色LED 燈熄滅（被激勵，LED燈亮）
回滯：典型值200μA ● 線路故障檢測（LFD）
用戶可選
LED紅色燈顯示線路是否故障，線路故障時，LED紅色燈亮，繼電器不被激勵。
Iin<100μA，開路報警；Iin>250μA，開路不會報警
Rin<100Ω,短路報警;Rin>360Ω，短路不會報警
注意：當用到LFD功能時,開關觸點輸入時必須接上電阻;
500Ω～1KΩ與開關串連;20KΩ~ 25KΩ 與開關并連
● 反相設置（用戶可選）
● 隔離性能
絕緣電阻：≥100MΩ/500V DC（AC）
隔離能力：1500VAC/1分鐘50Hz
抗電磁兼容性：符合IEC61000 相關抗電磁標準
● 環境參數
工作溫度：0～＋60℃
儲運溫度：－20～＋80℃
環境濕度：5～＋95％RH（無冷凝）
● 結構及外形尺寸
結構:卡裝式;模塊化表芯;ABS材質機殼;拔插式端子
外形尺寸:W16×H116×D110(mm),參見外形尺寸圖
整機重量：約120g

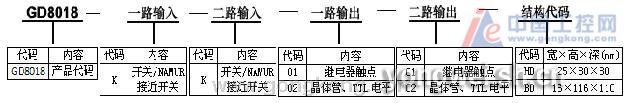

四、型號選擇

訂貨須知：
1、參照選型舉例，正確規范書寫訂貨型號代碼。
2、若不選擇代碼，則被認同是下列 舉例 1 的訂貨組合方式。
舉例 1： 1路、2 路輸入： 開關/接近開關
1路、2路輸出： 繼電器觸點
訂貨代碼為：GD8018-2K-01-01
舉例 2： 1路、2 路輸入： 開關/接近開關
1路、2路輸出： 晶體管、TTL電平
訂貨代碼為：GD8018-2K-02-02
五、外形尺寸、安裝圖
     ●  安裝
       1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
       2.盡可能垂直安裝，以利于儀表內部熱量散發。
     ●  典型應用
       1.用于向現場變送器提供配電電壓并將信號輸入信號隔離轉換。
       2.連接至現場的設備：二線制或三線制非智能變送器有源電信號。
       3.連接至控制系統（或其它單元組合儀表）：各款 DCS/PLC 的AI卡，接收電流或電壓信號。



●  外形尺寸
          寬（厚）×  高  ×  深＝16×116×110（mm）



六、端子接線圖
      ●  端子接線：拔插式接線端子，通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm²的多束或單股電纜。
