涌緯自控 YWD-F頻率變送器
2008/5/3 0:00:00
產品簡介：
一、概述 本系列變送器是以單片機為核心，采用最新算法，實現交流電路頻率的精確測量。在國內同類產品中處于領先水平。
產品分類：儀器儀表 顯示控制儀表 現場儀表 分析測試儀表
品牌：涌緯自控
產品介紹
一、概述
本系列變送器是以單片機為核心，采用最新算法，實現交流電路頻率的精確測量。在國內同類產品中處于領先水平。
二、主要技術指標
執行標準：GB/T 13850-1998idtIEC688:1992
準 確 度：0.1%，0.2%
整機功耗：≤5VA
工頻耐壓：AC2.0kV/min.1mA
響應時間：≤300ms
輸入范圍：AC0～500V，頻率45～65Hz可選
吸收功率：≤0.22VA/220V，≤0.10VA/100V
過載能力：2倍連續
輸出信號：DC0～5V、1～5V、0～20mA、4～20mA
負載電阻：電流輸出：RL≤600Ω
電壓輸出：RL≥2KΩ
工作環境：-10～50℃，20%～90%無凝露
貯存環境：-40～70℃，20%～95%無凝露
安裝方式：DIN（35mm）導軌安裝及M4鏍釘固定
外形尺寸：55 mm×75 mm×70mm

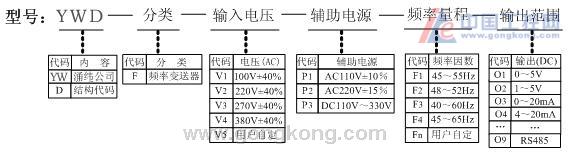

三、產品選型表
例：YWD-F-V2-P2-F1-04
YWD系列頻率變送器 輸入電壓：220VAC±40% 輔助電源：220VAC±15% 頻率量程：45～55Hz
輸出范圍：4～20mADC
四、安裝方式
采用DIN導軌和螺釘兩種安裝方式，導軌寬度35mm。螺釘大小為M3×12。
五、注意事項
1、連接線必須用屏蔽線，且電源線、輸入線和輸出線必須分離。
2、使用環境應無導電塵埃和無腐蝕金屬和破壞絕緣的氣體存在，海拔高度小于2500米。
3、產品出廠時已調校好零點和精度，請勿隨意調整。
