一、概述

YWG系列霍爾效應變送器，針對霍爾效應變送器普遍存在溫度漂移大的缺點，采用補償電路進行控制，有效地減少了溫漂對測量精度的影響，確保測量準確；可以測量任意波形的電流和電壓，按用戶要求提供標準變送器輸出參數（如：DC 0～5V、1～5V、0～20mA、4～20mA等），具有精度高、安裝方便、售價低的特點。

YWG系列霍爾效應變送器廣泛應用于變頻調速裝置、逆變裝置、UPS電源、通信電源、電焊機、電力機車、變電站、數控機床、電解電鍍、微機監測、電網監控等需要隔離檢測電流電壓的設施中。

二、原理

YWG-HTD-4-□A□/□型電流變送器是一種原邊與副邊高度電隔離，能將被測直流、交流、脈動電流等信號按線性比例轉換成直流電流或直流電壓輸出的儀器。它具有溫度特性好、線性度高、性能穩定、產品可上下開合、安裝簡便等優點。

三、主要功能與特性

1、可以測量任意波形的電流，輸出端能真實地反映輸入端電流或電壓的波形參數
2、采用溫度補償電路進行控制，有效減小溫漂對測量精度的影響，確保測量準確
3、精度高、安裝方便、售價低

四、性能指標

過載能力：2倍連續、20倍1秒
準確度：＜1.0%N
線性度：優于0.2%
失調電壓：電壓小于±20mV，電流小于±0.2mA
溫度漂移：優于±100ppm/℃
反應時間：小于100ms
頻率特性：0～10kHz
工頻耐壓：AC2kV/min.1mA
工作環境：0～45℃
工作電源：±12V～±15V，＋12V，＋15V，＋24V
電源耗電：電壓輸出≤30mA，電流輸出≤30mA＋1N
阻燃特性：UL94－V0
執行標準：QB/44160017 113－2002
外殼材料：阻燃塑料(藍色)
隔離：輸入/輸出隔離
結構：引腳接線

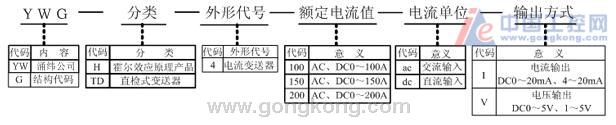

五、產品選型表

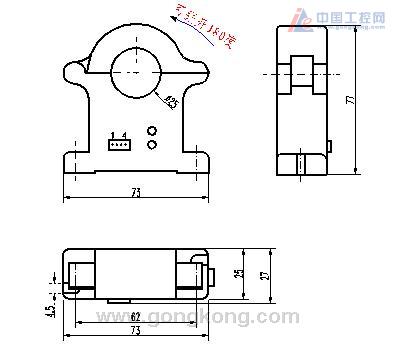

六、外形尺寸圖

七、注意事項

1、工作電源、輸出端必須正確連接，不能錯接；

2、對于兩個電位器，請不要隨意調整，若需調校，用小螺絲刀緩慢旋轉至 所需精度即可；

3、原邊母線的溫度不應超過60℃；

4、當電流母線填滿原邊穿線孔時，獲得最佳的測量精度；

5、使用環境應無導電塵埃和無腐蝕金屬和破壞絕緣的氣體存在，海拔高度小于2500米；

6、測直流電流時，電流方向與產品外殼上所標示的箭頭同向時,才能得到正向輸出。

　 7、選型時，請?zhí)貏e注意輸入線的線徑及外形尺寸，以選擇能滿足要求的產品。
