功能簡介
DMC4420運動控制卡是一款價格便宜、編程簡易的PC104總線4軸運動控制卡，其集成度高，可靠性強，非常適合于嵌入式運動控制系統的使用。
DMC4420最多可控制4軸，每軸位置指令脈沖頻率可達400KHz，可用單路脈沖（脈沖/方向）或雙路脈沖（正脈沖/負脈沖）方式輸出，可以是差分式或單端式接口，適合于控制各種電機。
DMC4420主要用于多軸點位運動控制，也可用軟件實現多軸直線插補、2軸圓弧插補等功能。
DMC4420卡有16路通用數字輸入端口，還12路通用數字輸出端口。所有I/O信號都為光電隔離。

特 點
? PC104總線，可靠性高；
? 4軸，電機點位運動控制；
? 最大輸出脈沖頻率400KHz；
? 軟件實現多軸直線插補和2軸圓弧插補；
? 可選擇梯形或S形速度曲線；
? 運動中可實時變速；
? 多軸同時啟停；
? 16位通用數字輸入口，光電隔離；
     12位通用數字輸出口，光電隔離；
? 一塊CPU卡上可同時使用8塊運動控制卡，最多32軸

應用對象
? 電子產品裝配、測量設備
? 半導體、LCD生產設備
? 激光加工設備
? 機器視覺及自動檢測設備
? 生物、醫學自動采樣、處理設備
? 專用數控機床
? 高級游戲機控制

軟件支持
     Windows 平臺
     驅動軟件、函數庫支持DOS、 Windows 98、Win CE；
     推薦使用BC、VB、VC編程工具。

     MOTION4000演示軟件
     幫助軟件工程師調試運動函數、 檢測硬件系統。

技術規格
     可控制電機軸數：4軸
? PC機同時工作的運動控制卡數： 8塊
? 最大脈沖頻率：400KHz
? 脈沖輸出模式：2種
? 位置范圍：-16,777,215 ~ 16,777,215個脈沖

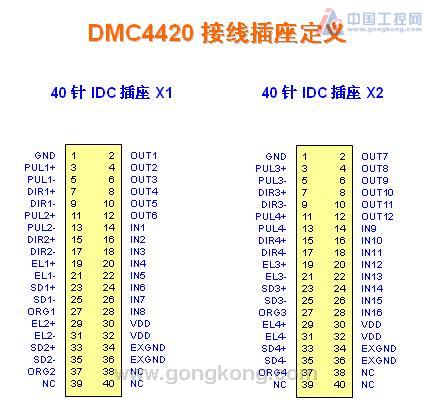

運動控制I/O接口信號
? 機械限位、減速、原點信號：±EL，SD，ORG
? 同步開始/結束、同時減速信號：STA，STP

數字 I/O
? 通用數字輸入口：16路，光電隔離
? 通用數字輸出口：12路，光電隔離

外形尺寸
? 尺寸：114 mm*96 mm
? 安裝孔：與標準PC104卡相同

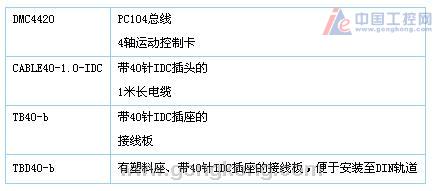

訂貨信息
