特性
高性能、低價格
雙極恒流斬波方式
供電電壓最高達40VDC或29VAC
最大驅動電流2.0A(M420)；3.5A(MA335B)
細分精度128倍細分可選
20KHz斬波頻率
靜止時電流可自動減半
光隔離信號輸入
采用原裝進口接線端子，撥插方便實用
精巧的外形尺寸便于安裝

應用領域

適合各種中小型自動化設備和儀器，例如：氣動打標機、激光打標機、貼標機、割字機、繪圖儀、小型雕刻機、醫療設備、拿放裝置等。在用戶期望低振動、小噪聲、高精度、高速度的設備中效果特佳。


概述

M420/MA335B是采用中國專利技術生產的高性能步進驅動器,適合驅動任何2.0A或3.5A相電流以下的兩相或四相混合式步進電機。此驅動器還具有其它許多理想特點，例如：單電源供電、光隔離輸入、細分精度可選等。步距角細分功能可使電機運轉平滑，振動減少，噪聲降低，精度提高。細分精度可由用戶輕易設定，最高可達128細分(25600步/圈)。另一有用的功能(可用撥碼開關啟用或取消)是靜止自動減流：當電機處于停止?fàn)顟B(tài)時，輸出電流可自動降至較低值，從而減少電機和驅動器的發熱。驅動器側面裝有一排八位撥碼開關組，用戶可輕易設定動態工作電流(共8等級)、靜態減流和細分精度。
MA335B是一可以接受交流輸入(10-29VAC)的新型設計，它也可以接受12-42VDC直流輸入。使用交流輸入時，用戶不必購買自制直流電源，僅需接一個幾十瓦的變壓器即可，因此可節省成本，使用更加方便。

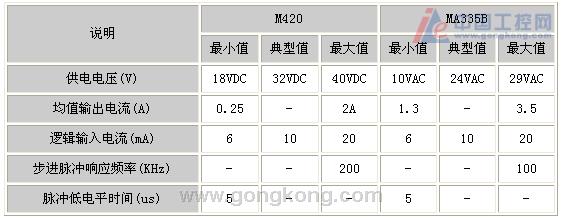

電氣規格

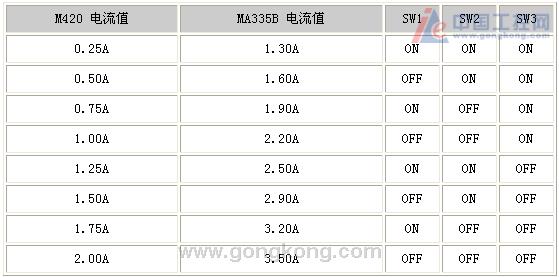

電流設定

全流/半流設定
SW4：ON=全流
SW4：OFF=半流

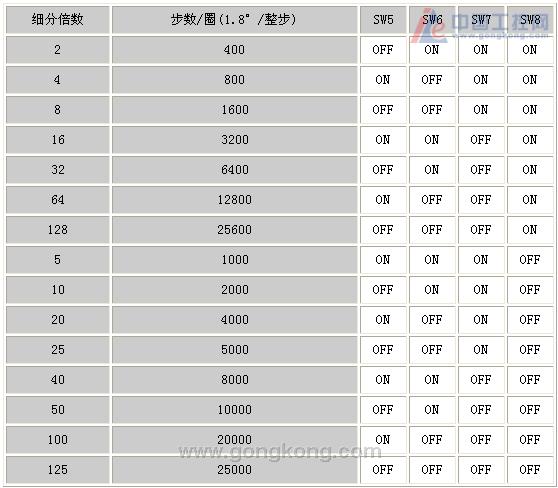

細分設定

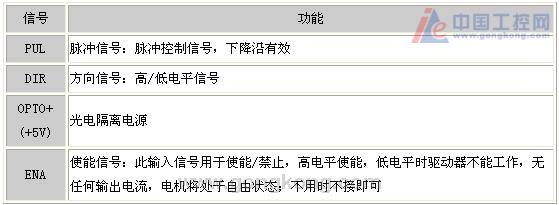

p1弱電接線信號描述

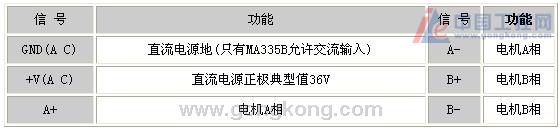

p2強電接線信號描述

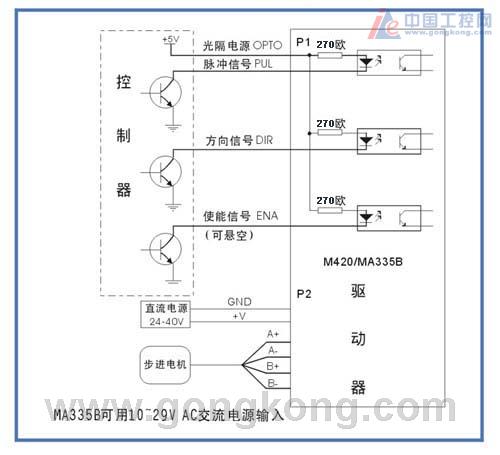

M420接線圖

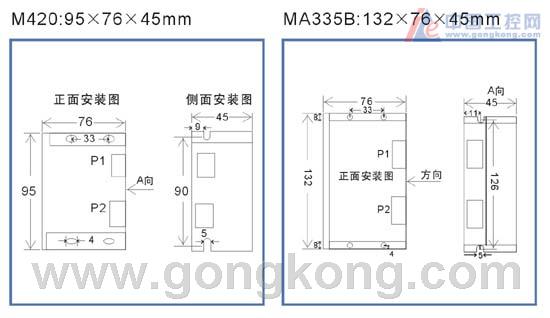

外形尺寸 單位：毫米
