特性
高性能、低價格
純正弦電流控制技術，超低噪聲
電機和驅動器發熱很低
交流供電電壓80-220VAC
輸出電流峰值可達7.8A（均值達5.5A)
光電隔離信號輸入,脈沖響應頻率最高可達400KHz
有過壓、欠壓、過流、相間短路、過熱保護功能
十六檔細分可選，400-10000步數/圈

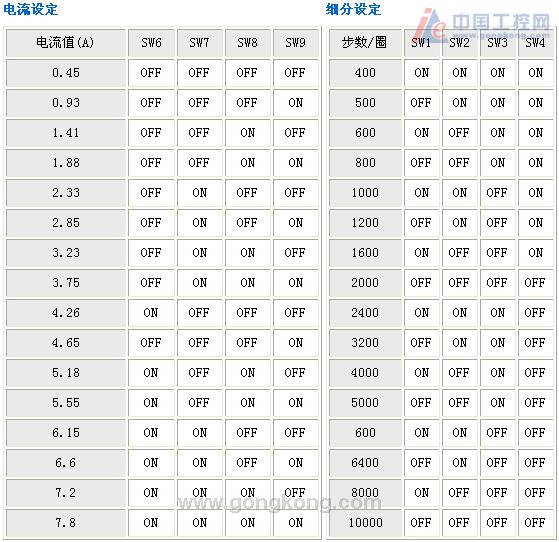

電流設定方便
靜止時電流自動減半
輸入電信號TTL兼容
單/雙脈沖功能
可驅動4，6，8線兩相步進電機

應用領域
　　適合各種大中型自動化設備和儀器，例如：雕刻機、貼標機、切割機、激光照排、繪圖儀、數控機床、拿放裝置等。在用戶期望低振動、小噪聲、高精度、高速度的設備中效果特佳。


概述
　　MD2278為雷賽公司最新推出的一款采用精密電流控制技術設計開發的高細分兩相混合式步進電機驅動器，適合驅動110-130型的各種品牌的兩相混合式步進電機。由于采用了先進的精密純正弦電流控制技術，能大幅度降低電機運轉時的噪聲和振動，使得步進電機運轉時的噪聲和平穩性趨近于伺服電機的水平。和市場上的大多數其它細分驅動產品相比，步進電機和驅動器的發熱量降幅達15-30%.

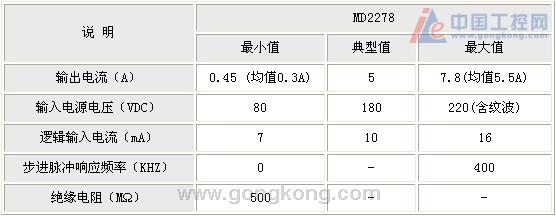

電氣規格

控制方式設定
SW5:ON時為正脈沖和反脈沖控制方式
SW5:OFF時為脈沖和方向控制方式

P1弱電接線信號描述

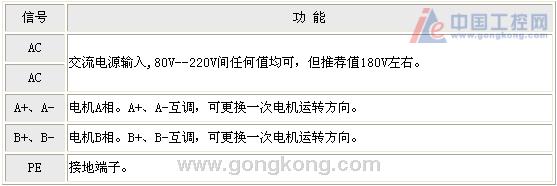

P2強電接口描述

接線圖

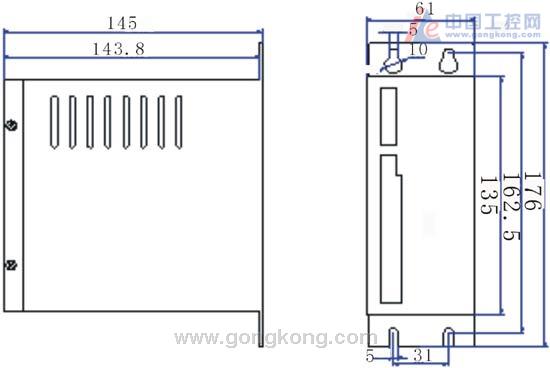

外形尺寸(單位：毫米)
