雷賽 MD556兩相細分步進驅動器

雷賽 MD556兩相細分步進驅動器

產品簡介:

適合各種中小型自動化設備和儀器,例如:雕銑機、激光雕切機、切割機、激光照排、繪圖儀、數控機床、拿放裝置等。在用戶期望低振動、超小噪聲、高精度、高速度的設備中效果特佳。

產品分類:

運動控制 步進系統 步進控制器

品牌:

雷賽

產品介紹

特性
國家專利技術
純正弦精密電流控制技術
超低電機運行噪聲
電機和驅動器發熱均為極低
供電電壓可達70VDC(MD756)和50VDC(MD556)
輸出電流峰值可達5.6A(均值4.0A)

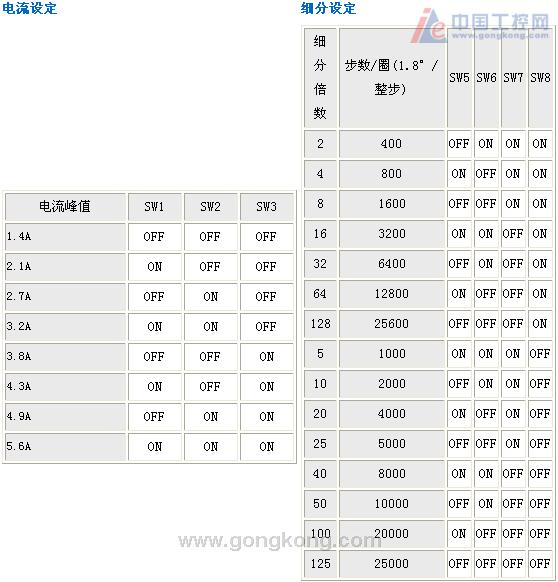

電流設定方便,八檔可選
細分精度2,4,6,8,16,32,64,128;5,10,20,25,40,50,100,125倍細分可選
靜止時電流自動減半
可驅動4,6,8線兩相步進電機
具有過壓、短路等保護功能
光隔離差分信號輸入,脈沖響應頻率最高可達400KHz
精致小巧的外形尺寸(118*75.5*33mm)

應用領域
  適合各種中小型自動化設備和儀器,例如:雕銑機、激光雕切機、切割機、激光照排、繪圖儀、數控機床、拿放裝置等。在用戶期望低振動、超小噪聲、高精度、高速度的設備中效果特佳。


概述
  MD756/556采用國內首創的純正弦精密電流控制技術設計的高性能細分步進電機驅動器,特別適合于要求超低噪聲和低電機發熱等場合。當前國內市場上的絕大多數細分驅動器均采用“擬正弦”電流控制技術,驅動器的輸出電流要么是變形的正弦波,要么具有較大的電流紋波,因此易引起電機運行時的較大噪聲和振動,也會引起較嚴重的電機發熱,使電機引起長時間工作力矩下降和電機老化及使用壽命問題。MD756/MD556所采用的純正弦精密電流控制技術(自由國家專利技術)能很好的改進上述問題,使步進電機的運行效果一定程度上接近伺服水平。
和低成本的M542一樣,此驅動器亦具有多細分,小體積,多種保護可自動半流等功能。如低成本的M542的電機噪聲和振動仍不能滿足設備上的使用要求時,建議用戶采用MD756/MD556。MD756電壓可達70VDC(短時間內可耐80VDC),是該功率范圍全國最小的細分驅動器。高性能和較低成本的MD756/MD556積極推動了中國步進技術發展,能為國內外客戶進一步改進設備性能發揮建設性作用。
  注:用戶采用MD756/MD556時,建議采用雷泰提供的優化配套步進電機。如自己提供電機,其電氣參數需在一定范圍內,否則需電話聯絡雷泰應用工程師協助優化。

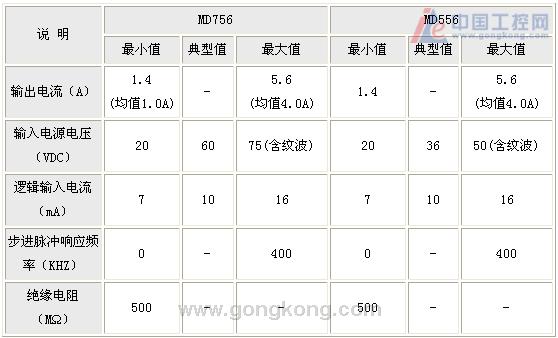

電氣規格

全流/半流設定 SW4:ON=全流 SW4:0FF=半流

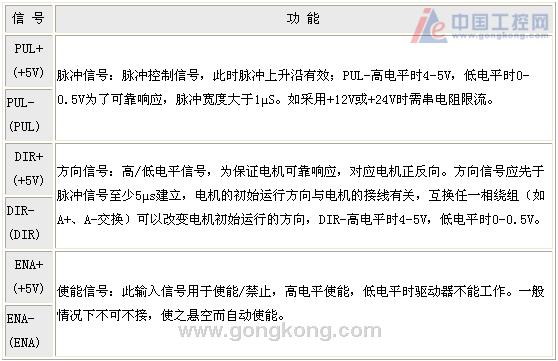

P1弱電接線信號描述

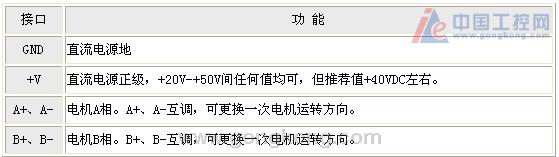

P2強電接口描述

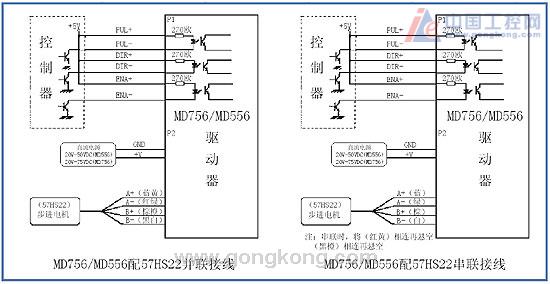

接線圖

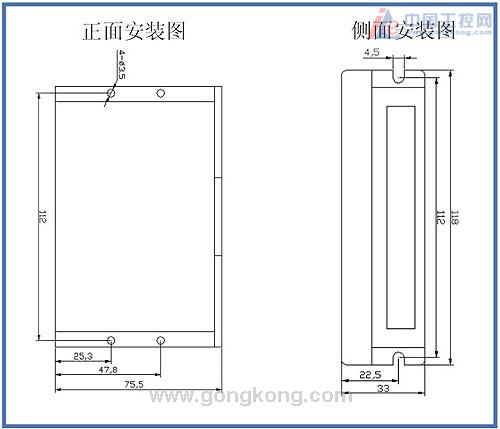

外形尺寸(單位:毫米)


注:具體參數請見產品介紹網址
